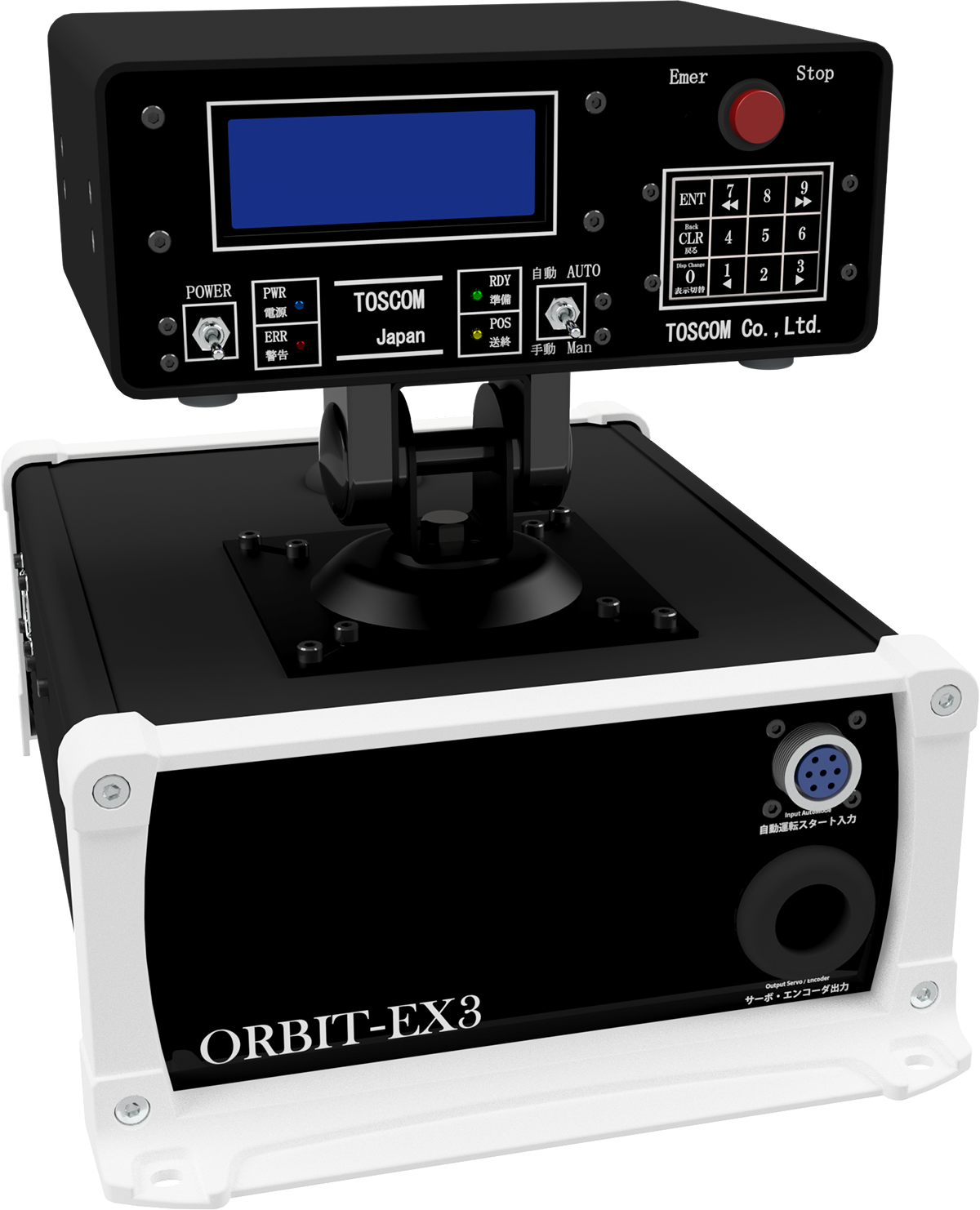

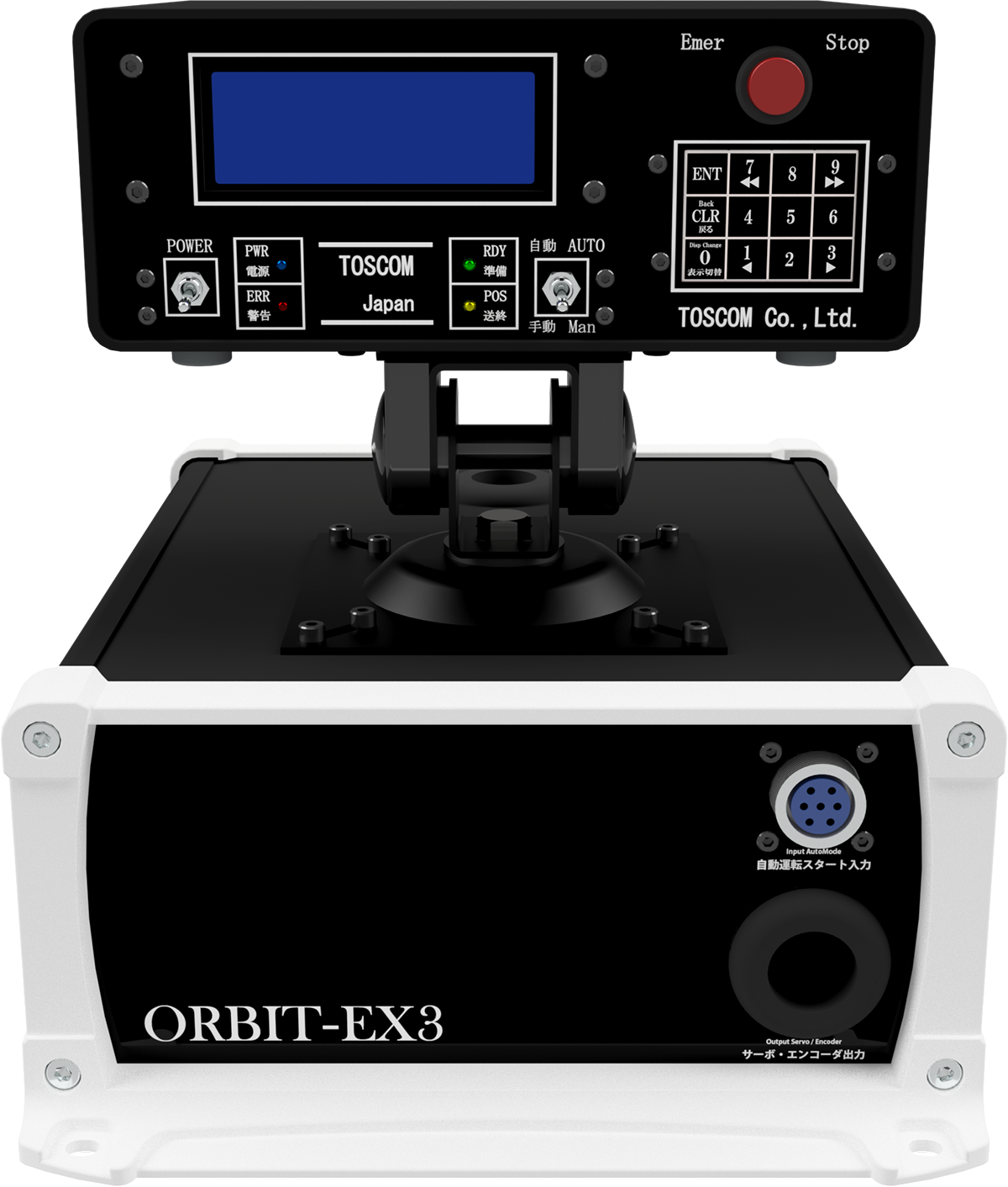

ORBIT-EX3 NC制御盤
概要
ORBIT-EX3のNCロールフィーダーと連携し高速・高精度送りを実現する制御装置です。

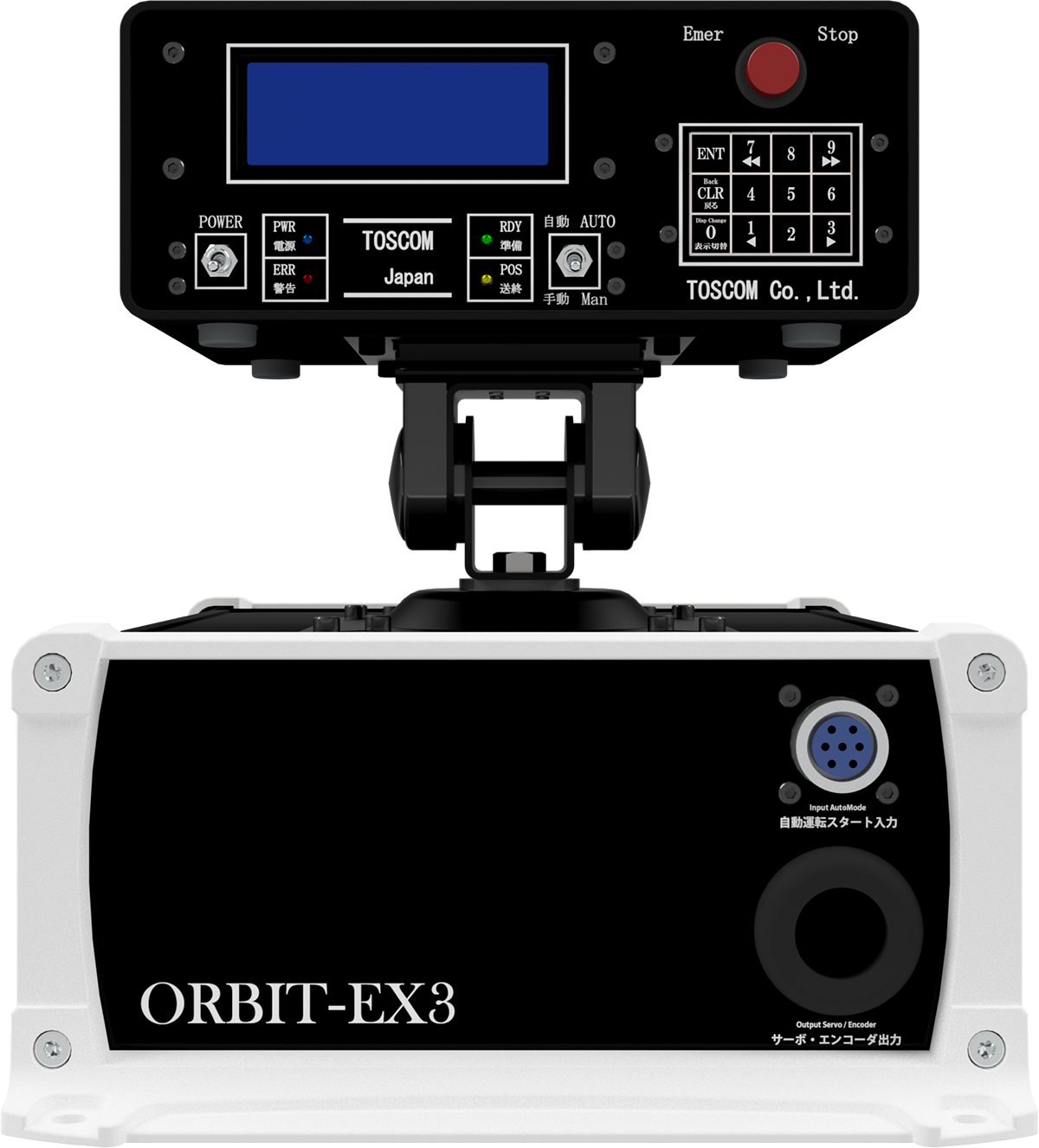

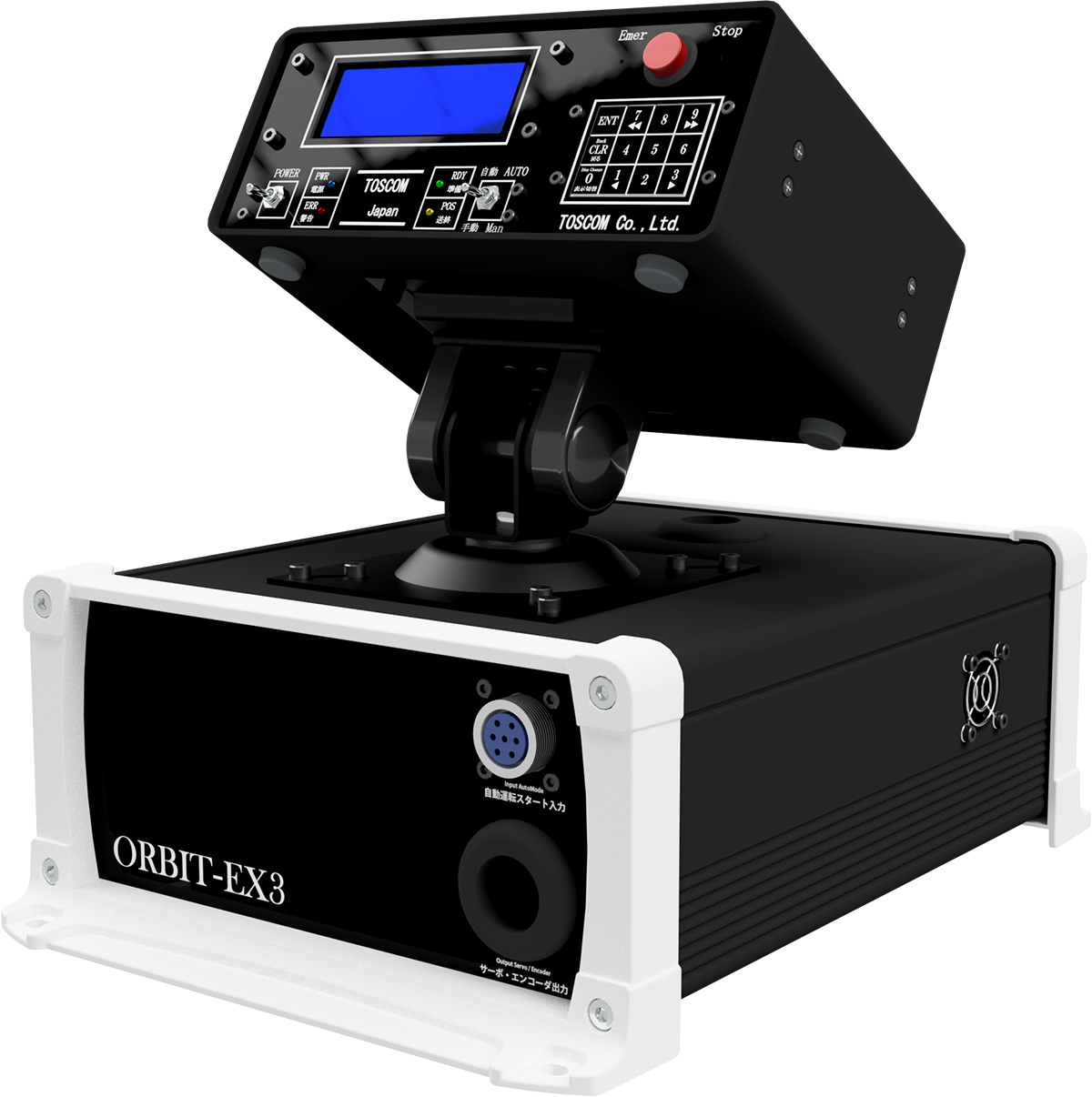

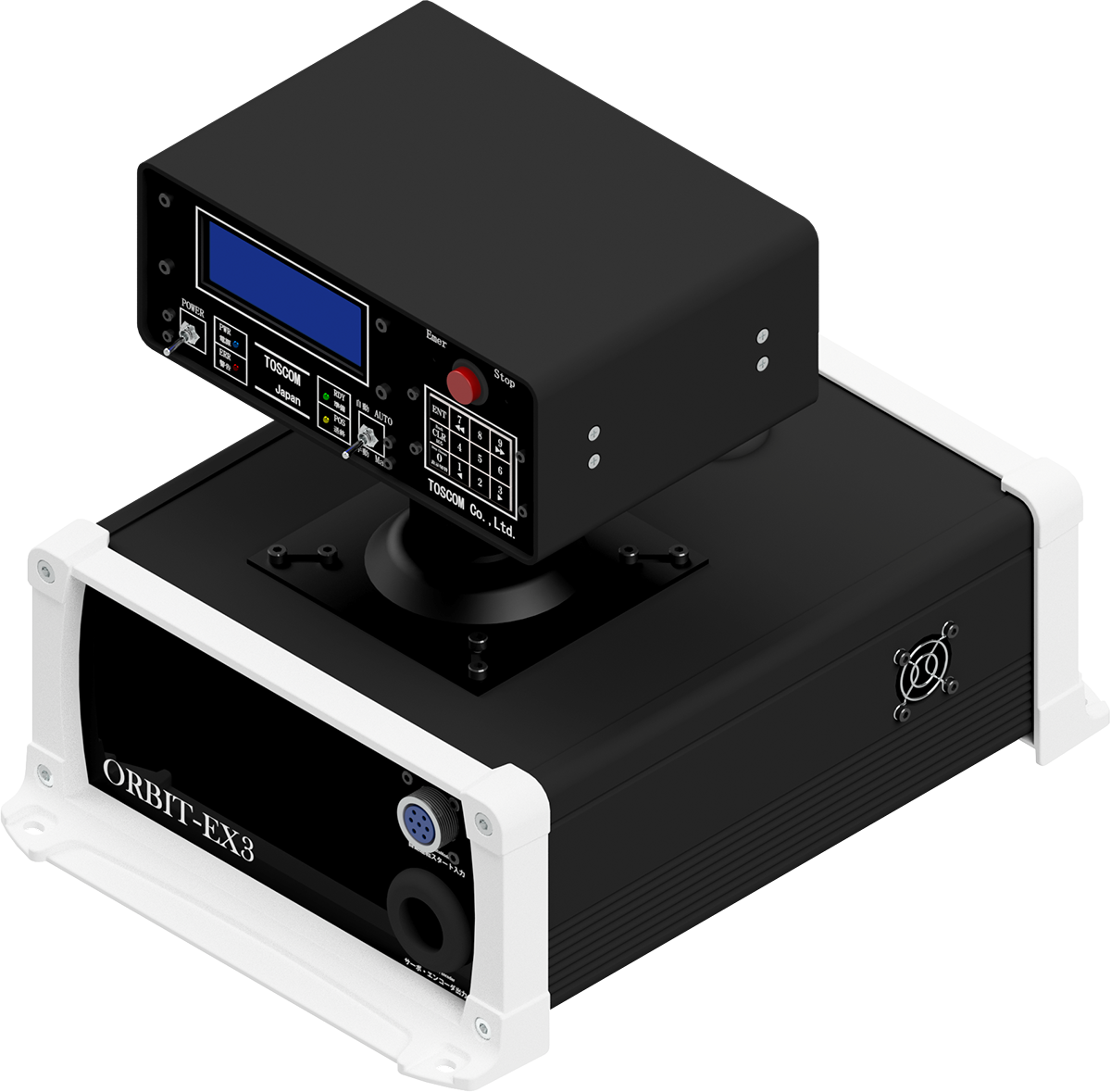

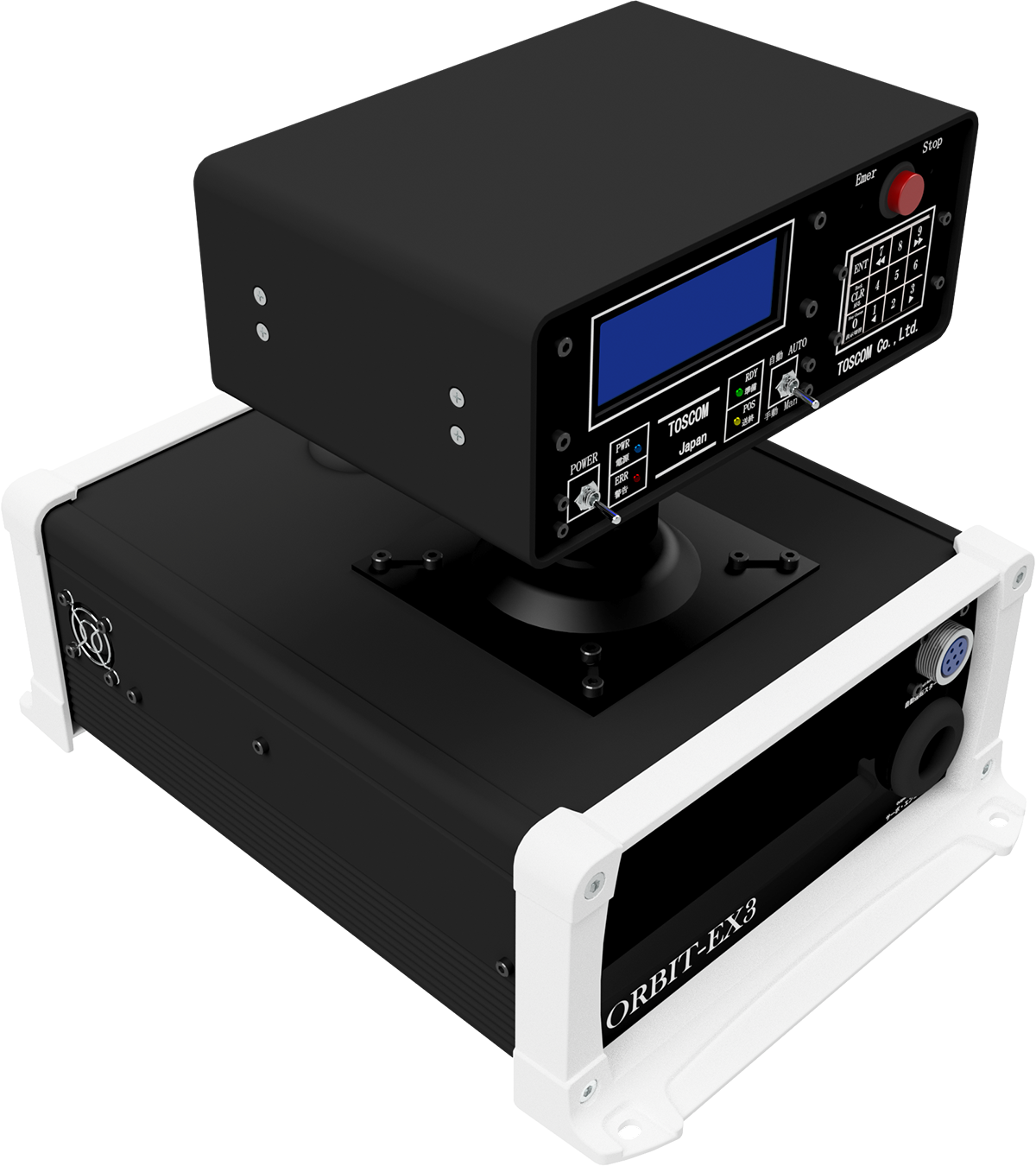

NC制御盤 (S/Uシリーズ)
NC制御盤 (S/Uシリーズ)
NC制御盤 (S/Uシリーズ)
NC制御盤 (S/Uシリーズ)
NC制御盤 (S/Uシリーズ)
NC制御盤 (S/Uシリーズ)
NC制御盤 (S/Uシリーズ)

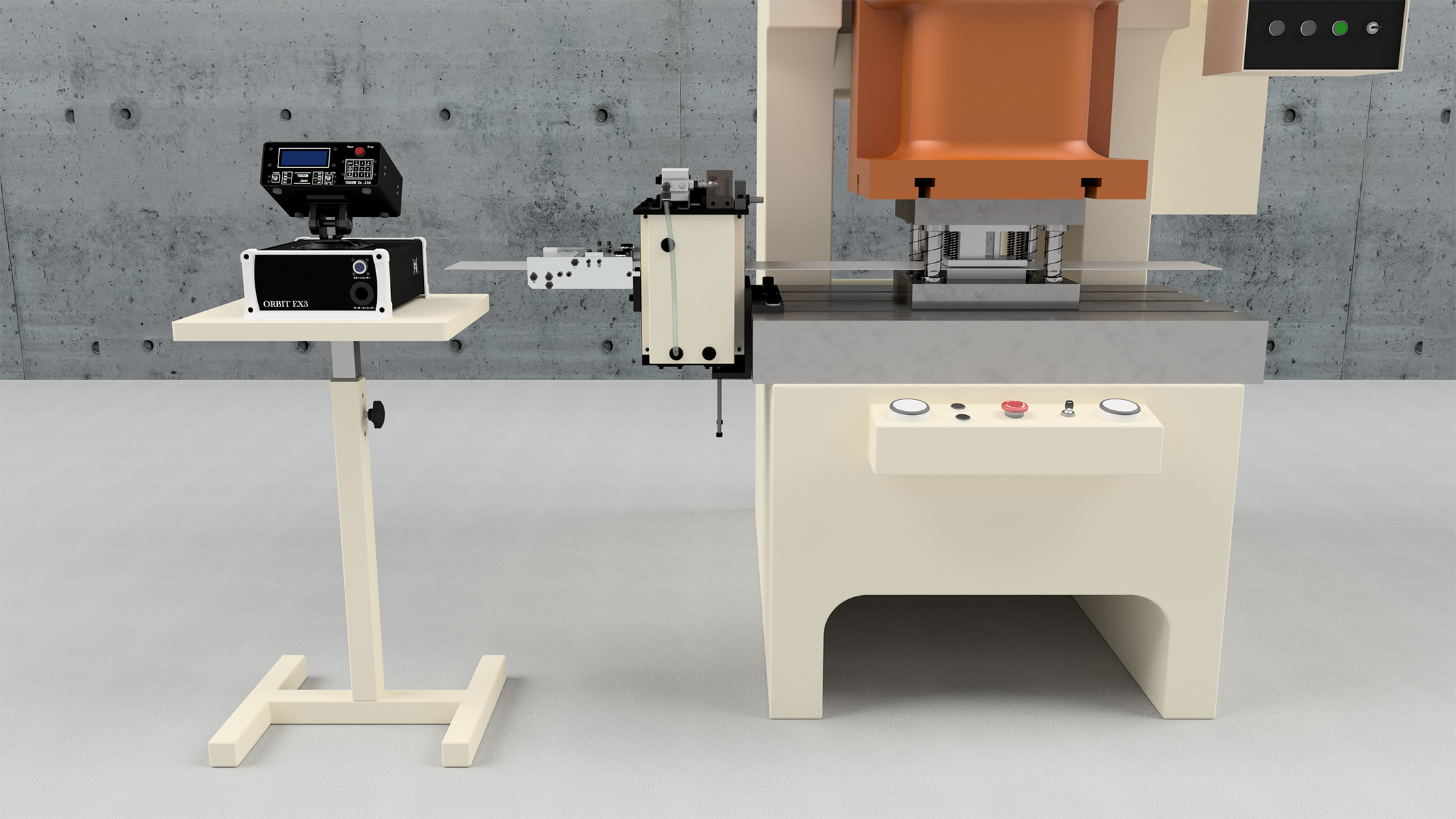

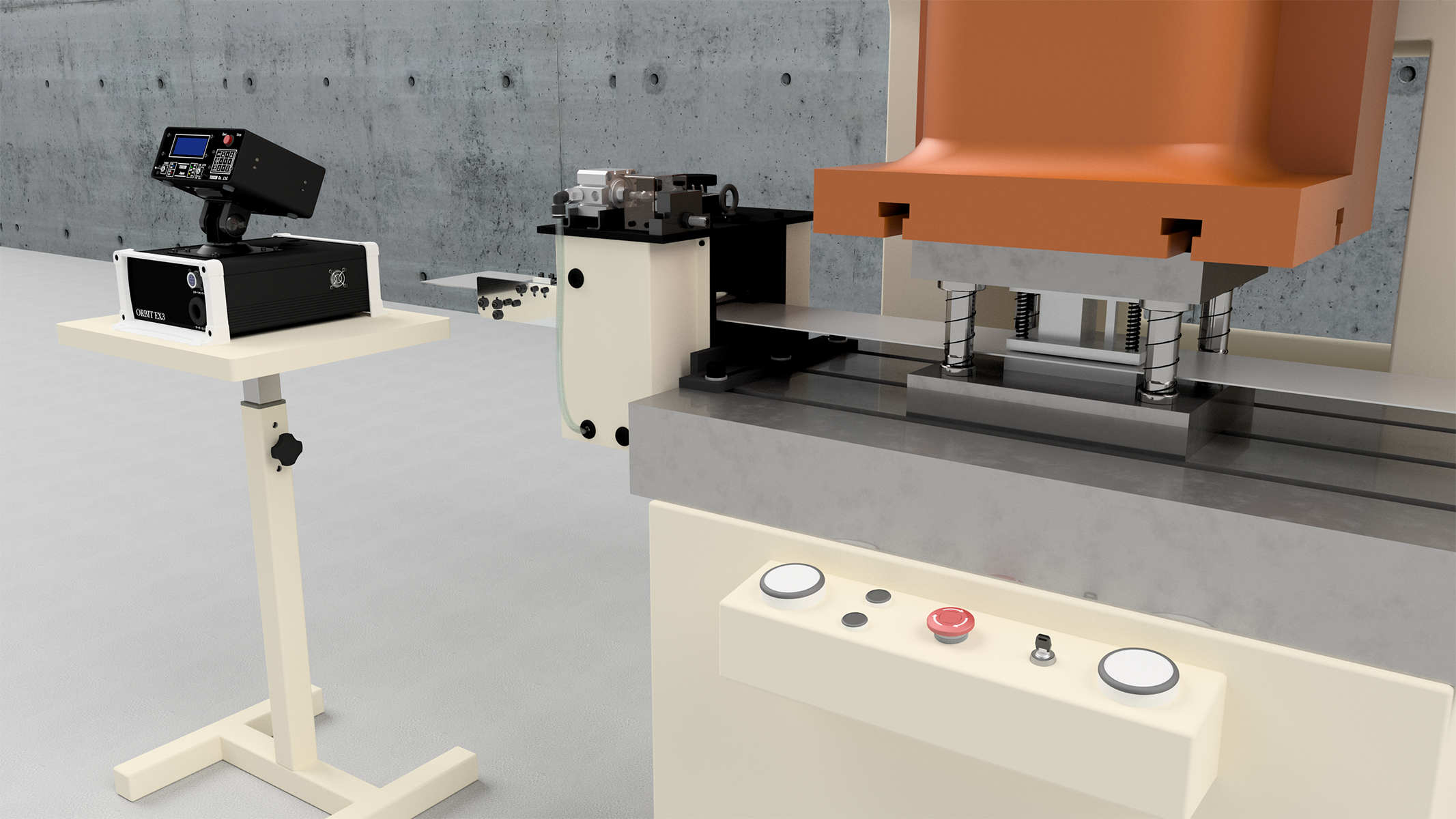

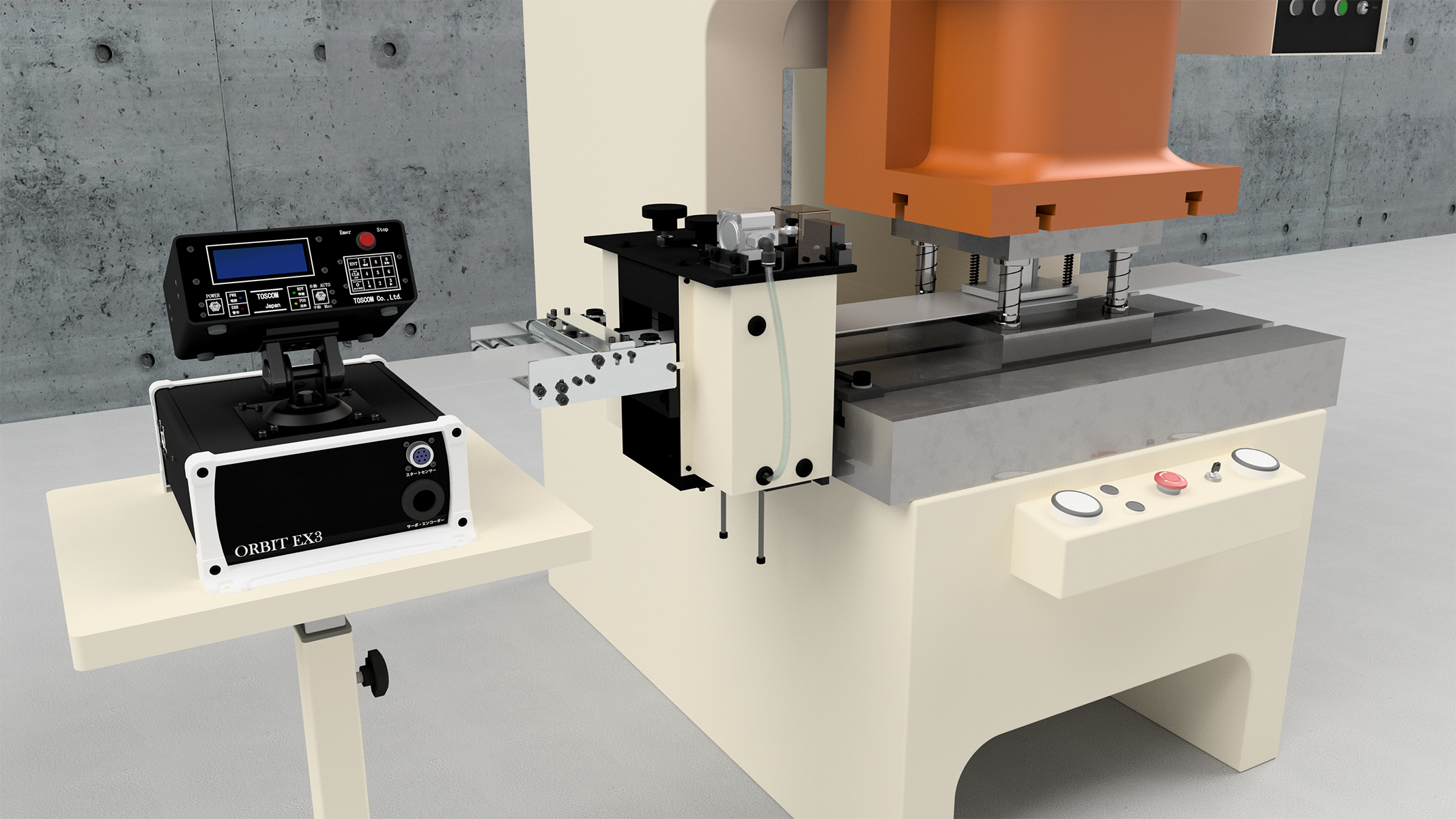

NC制御盤 (S/Uシリーズ) 実装イメージ
NC制御盤 (S/Uシリーズ) 実装イメージ
NC制御盤 (S/Uシリーズ) 実装イメージ
採用例：エキスパンドメタル
採用例：エキスパンドメタル
採用例：エキスパンドメタル
採用例：極薄板電子部品加工
特徴
ORBIT-EX3制御盤は当社独自に開発したハードウェアと最新のマイクロコントローラを搭載する事により、最大1100SPMの高速材料送りを実現した高性能機種です。
液晶画面を搭載し、データ（チャンネル）の作成も対話式の簡単な操作で作成出来るので、初めて使用する方にも安心してご使用できます。
本機では性能別にスタンダードモデル（高速）とハイエンドモデル（超高速）をご用意しています。
後期型ORBIT-EX2と互換性がある為、現在ご使用されている「ORBIT-EX2」機械本体の性能アップグレードも可能です。
-
高度な送り精度
現場で要求されるプレス加工に対し送り精度±0.01mm以内を達成。
機械本体にトルクに余裕のあるACサーボモーターを使用しており、連続運転や材料の重みで急な負荷がかかった場合でも強力な引張力を発揮し正確なピッチで送ります。 -
豊富なチャンネルデータ
本機はスタンダードモデルでは最大20件、ハイエンドモデルでは最大100件までデータの登録が出来ます。
データの作成項目は「送り長さ」・「送り速度」・「送り方向」のわずか三つの設定で運転が可能です。
一度作成したデータはすぐに運転・試運転が可能で、データの呼び出し・修正・消去も即座に行えるため生産効率の向上に繋がります。 -

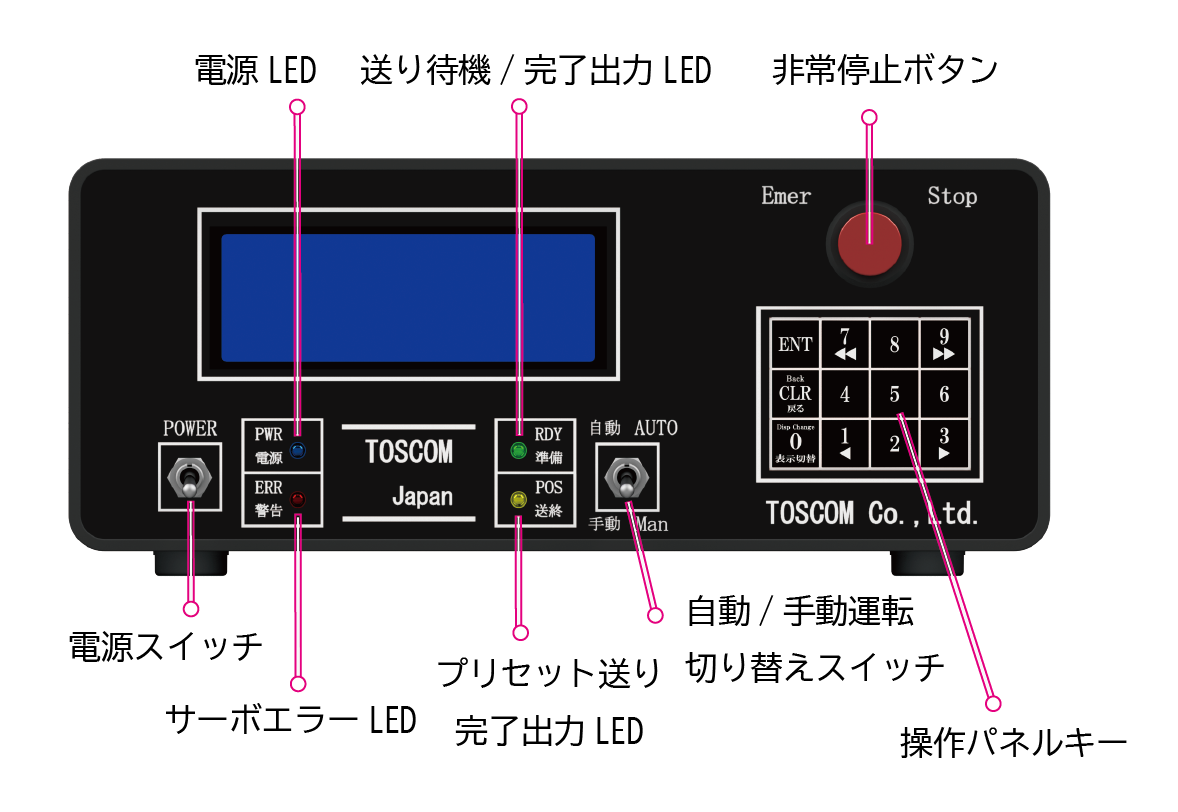

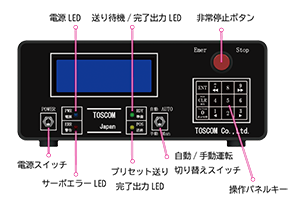

馴染みやすい操作パネル
本機は初めて操作をされる方でもすぐに馴染めるパネルレイアウトで難しい操作もなく誰でも簡単に扱えます。
送り待機 / 完了・指定回数送りの完了やサーボエラーが出た場合にLEDでお知らせし、各リレーに連動して出力します。 -

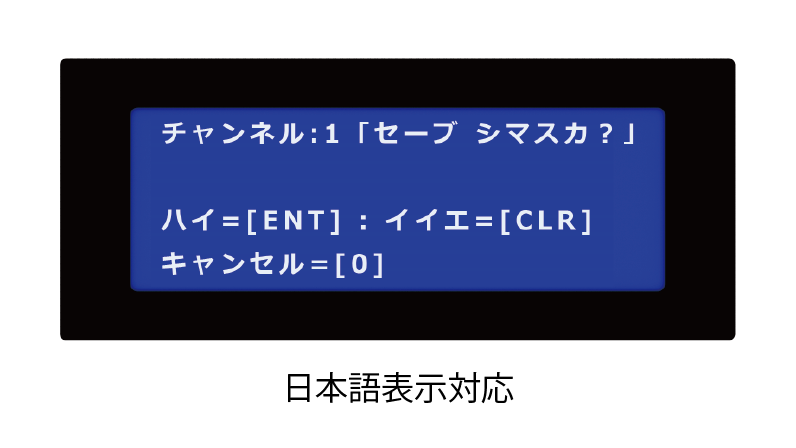

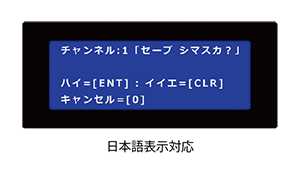

対話式の簡単操作
本機は液晶画面を搭載しておりデータの作成・設定・運転の操作を対話式で行えるので操作に迷う事はありません。
また英語と日本語（カナ）表示に対応しており、初期設定から言語の切り替えが行えるため現地の方でも安心してご使用できます。 -

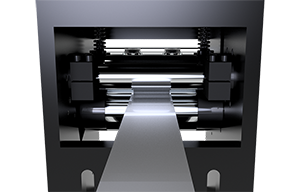

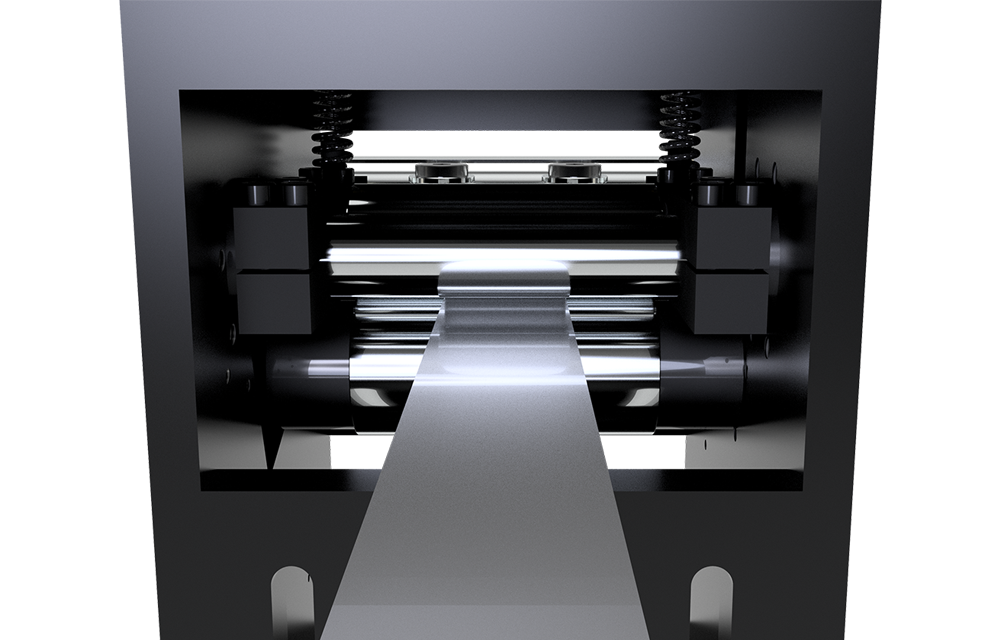

超長物送りに対応
0.1～99999.99mmの送りピッチに対応しているため、非常に長い材料のプレス加工やカット加工も問題なくご使用できます。
-
送り性能が飛躍的に向上
専用の高性能MPUを搭載する事で送り性能が旧モデルに比べ飛躍的に向上。
当社はハードウェアからプログラム設計まで全て一貫して開発しているので、機械本体と制御盤の性能を極限まで引き出す事が可能です。
-
利便性に優れた各機能を搭載
- 10段階の送り変速モード（Sモデルは6段まで）
- 各データ毎に送り回数を記録する「トータルカウント機能」
- 指定回数だけ送る「プリセットカウント機能」
- 手動送り時のジョグ送り速度変更機能（Uモデルのみ）
- 送り状態の表示機能 / 各種リレー出力機能
-

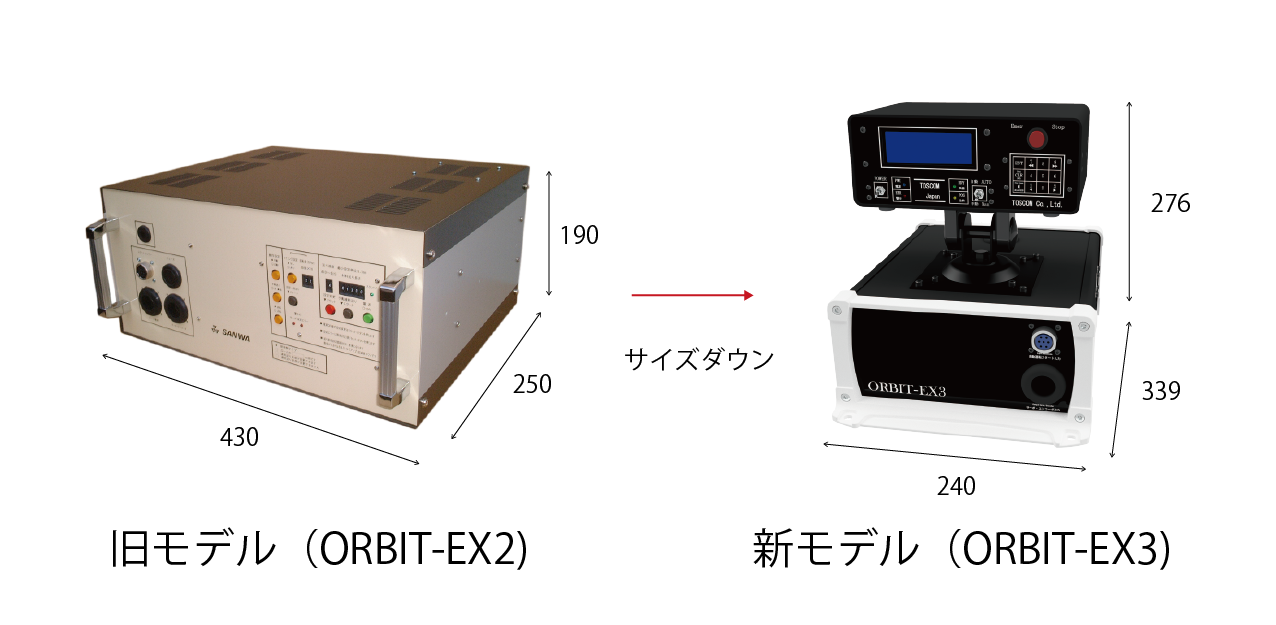

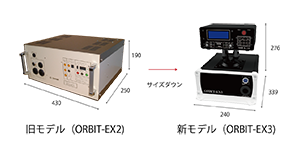

スリムな制御盤
旧モデルに比べてスリムになり、重量もより軽量化されました。
筐体の発熱部には放熱に優れたフィン形状に30mmの換気ファンを搭載していています。
底部には標準でフランジが付いておりスタンド固定用のネジ穴が付いているため制御盤をしっかりと固定します。

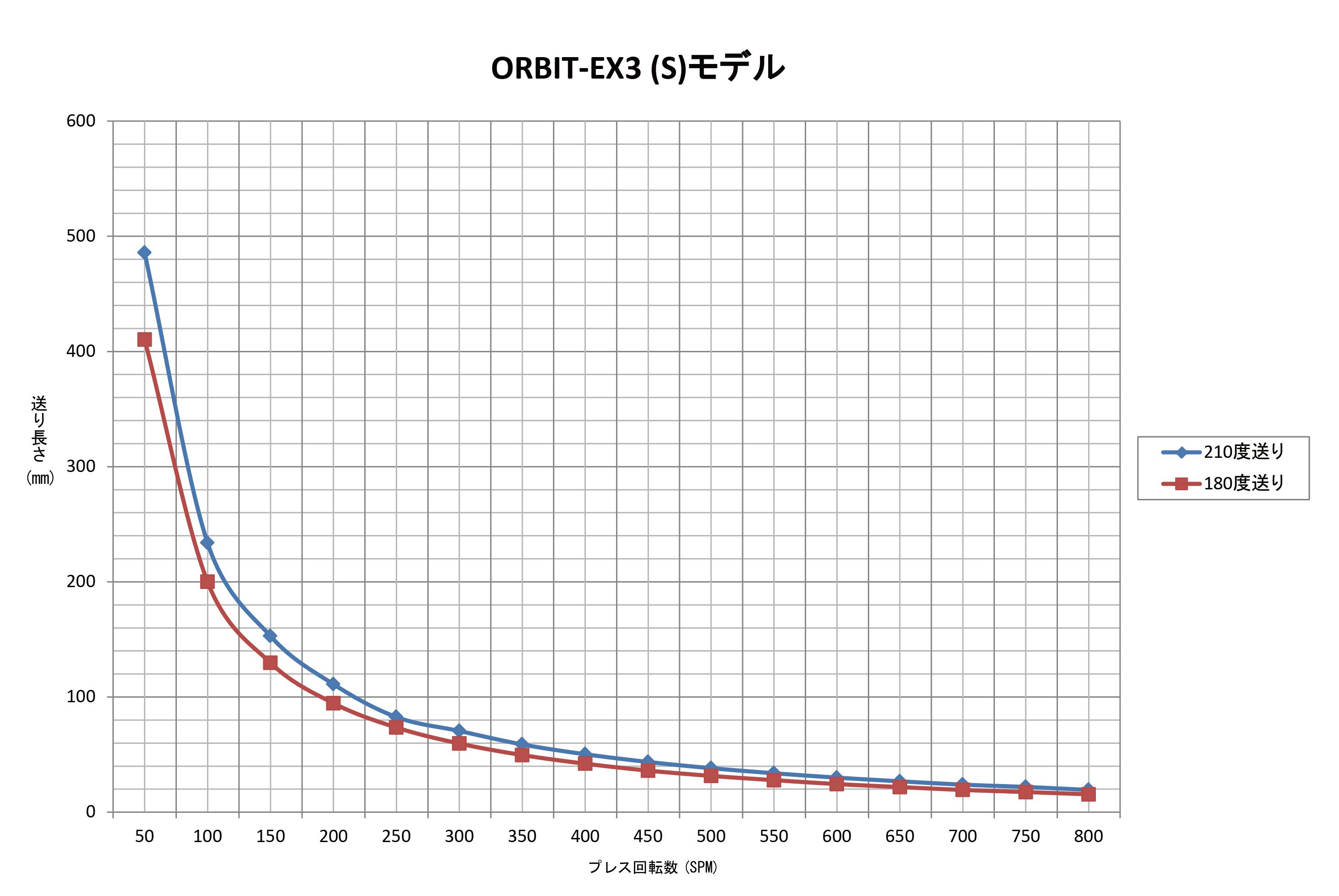

性能参考表
| プレス回転数 (SPM) | 180度送り長さ (mm) | 210度送り長さ (mm) |
|---|---|---|
| 10 | 2095.1 | 2492.9 |
| 20 | 1039.6 | 1235.7 |
| 30 | 690.5 | 821.4 |
| 40 | 514.6 | 607.1 |
| 50 | 410.4 | 485.7 |
| 60 | 339.6 | 400.0 |
| 70 | 289.6 | 336.1 |
| 80 | 252.1 | 298.6 |
| 90 | 222.9 | 264.3 |
| 100 | 200.0 | 233.8 |
| 110 | 180.3 | 212.7 |
| 120 | 164.6 | 191.7 |
| 130 | 150.8 | 176.4 |
| 140 | 139.3 | 164.3 |
| 150 | 129.7 | 152.9 |
| 160 | 121.0 | 141.7 |
| 170 | 112.8 | 131.9 |
| 180 | 106.0 | 127.1 |
| 190 | 100.3 | 120.0 |
| 200 | 94.6 | 111.1 |
| 210 | 89.3 | 105.6 |
| 220 | 84.7 | 100.0 |
| 230 | 80.4 | 95.1 |
| 240 | 77.1 | 86.8 |
| 250 | 73.5 | 82.6 |
| 260 | 70.0 | 79.9 |
| 270 | 67.2 | 78.6 |
| 280 | 64.4 | 76.3 |
| 290 | 61.7 | 72.9 |
| 300 | 59.6 | 70.5 |
| 310 | 57.1 | 67.8 |
| 320 | 55.0 | 65.3 |
| 330 | 52.9 | 62.8 |
| 340 | 51.1 | 60.7 |
| 350 | 49.6 | 58.8 |
| 360 | 47.6 | 57.0 |
| 370 | 46.5 | 55.1 |
| 380 | 44.6 | 53.1 |
| 390 | 43.1 | 51.5 |
| 400 | 42.1 | 50.3 |
| 410 | 40.6 | 48.6 |
| 420 | 39.2 | 46.9 |
| 430 | 38.2 | 45.8 |
| 440 | 37.4 | 44.6 |
| 450 | 36.1 | 43.6 |
| 460 | 35.0 | 42.1 |
| 470 | 34.3 | 40.8 |
| 480 | 33.3 | 40.1 |
| 490 | 32.2 | 38.9 |
| 500 | 31.5 | 38.2 |
| 510 | 30.4 | 37.1 |
| 520 | 29.9 | 36.5 |
| 530 | 29.2 | 35.3 |
| 540 | 29.0 | 34.6 |
| 550 | 27.8 | 33.8 |
| 560 | 26.9 | 32.9 |
| 570 | 26.2 | 31.9 |
| 580 | 25.6 | 31.2 |
| 590 | 25.0 | 30.4 |
| 600 | 24.4 | 30.0 |
| 610 | 23.8 | 29.2 |
| 620 | 23.2 | 28.5 |
| 630 | 22.8 | 27.9 |
| 640 | 22.1 | 27.2 |
| 650 | 21.8 | 26.8 |
| 660 | 21.0 | 26.0 |
| 670 | 20.7 | 25.6 |
| 680 | 20.3 | 25.1 |
| 690 | 20.0 | 24.7 |
| 700 | 19.3 | 23.9 |
| 710 | 18.9 | 23.5 |
| 720 | 18.6 | 23.1 |
| 730 | 18.2 | 22.6 |
| 740 | 17.9 | 22.4 |
| 750 | 17.5 | 21.9 |
| 760 | 16.5 | 21.4 |
| 770 | 16.3 | 20.7 |
| 780 | 16.1 | 20.2 |
| 790 | 15.8 | 19.7 |
| 800 | 15.5 | 19.3 |
上記データは制御盤の最大性能速度から算出した理論値です。
最大送り長さは材料の幅や重みその他の要因よっても変動しますので目安としてご参考ください。
※制御盤には変速機能があり自動化ラインに適した送りにも対応しています。（Sモデル：6段変速、Uモデル：10段変速）

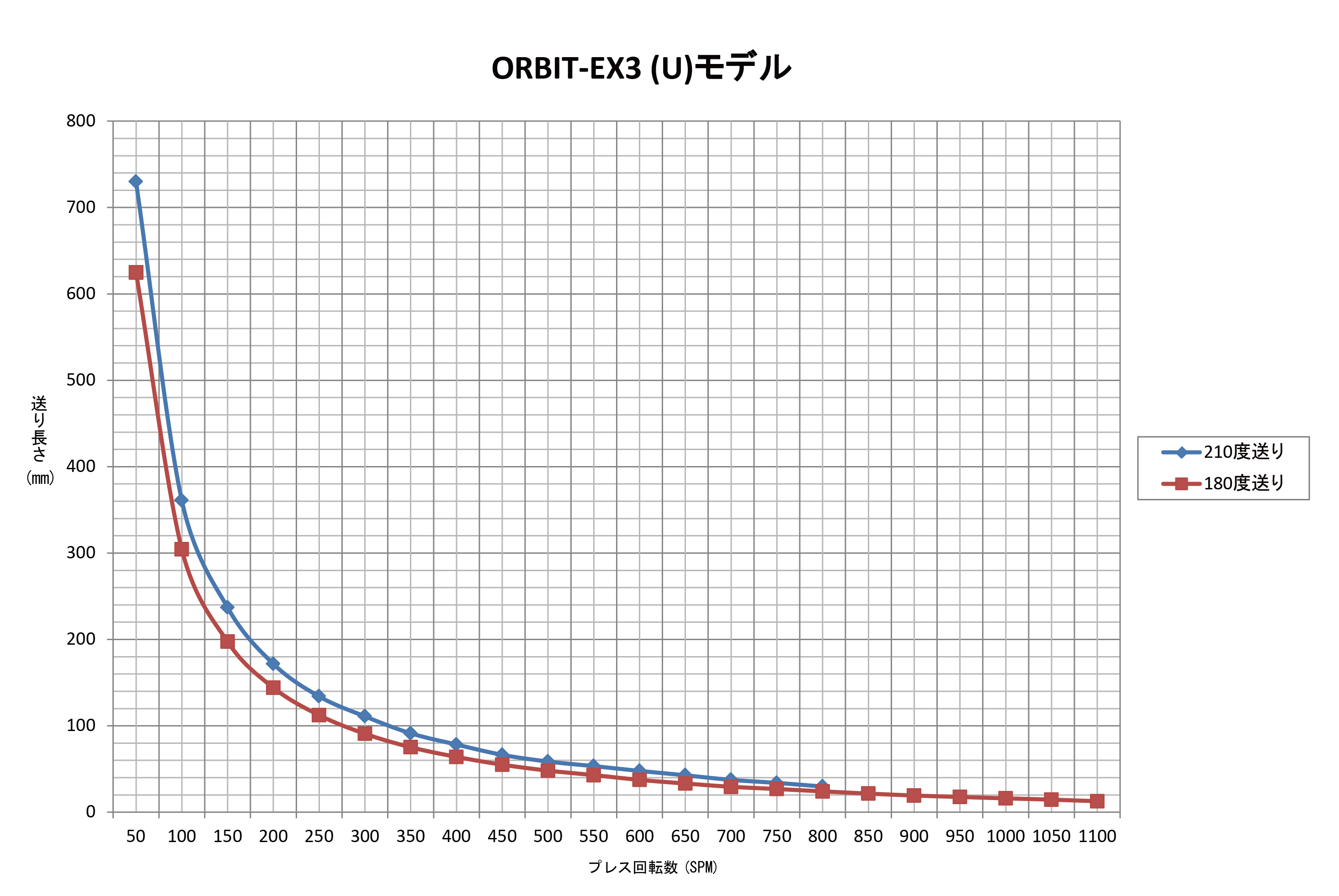

| プレス回転数 (SPM) | 180度送り長さ (mm) | 210度送り長さ (mm) |
|---|---|---|
| 10 | 3192.7 | 3712.8 |
| 20 | 1584.7 | 1846.8 |
| 30 | 1055.8 | 1225.5 |
| 40 | 784.2 | 917.0 |
| 50 | 624.9 | 729.8 |
| 60 | 517.8 | 615.2 |
| 70 | 441.5 | 523.9 |
| 80 | 384.5 | 458.7 |
| 90 | 339.4 | 402.2 |
| 100 | 304.4 | 360.9 |
| 110 | 274.8 | 330.4 |
| 120 | 250.8 | 300.0 |
| 130 | 230.4 | 273.9 |
| 140 | 212.5 | 254.3 |
| 150 | 197.4 | 237.0 |
| 160 | 183.1 | 219.6 |
| 170 | 171.9 | 204.3 |
| 180 | 167.0 | 195.7 |
| 190 | 152.2 | 182.6 |
| 200 | 144.1 | 171.7 |
| 210 | 136.3 | 161.7 |
| 220 | 129.3 | 151.1 |
| 230 | 122.7 | 146.8 |
| 240 | 117.6 | 138.3 |
| 250 | 112.3 | 134.0 |
| 260 | 106.6 | 127.7 |
| 270 | 103.0 | 121.3 |
| 280 | 98.7 | 117.0 |
| 290 | 94.2 | 112.8 |
| 300 | 90.8 | 110.9 |
| 310 | 87.2 | 104.3 |
| 320 | 83.8 | 102.2 |
| 330 | 80.6 | 97.8 |
| 340 | 78.0 | 93.5 |
| 350 | 75.2 | 91.3 |
| 360 | 73.1 | 88.0 |
| 370 | 71.1 | 85.1 |
| 380 | 67.8 | 83.7 |
| 390 | 65.6 | 81.5 |
| 400 | 64.0 | 78.3 |
| 410 | 62.4 | 75.0 |
| 420 | 59.6 | 71.3 |
| 430 | 58.9 | 70.2 |
| 440 | 56.7 | 68.5 |
| 450 | 55.0 | 66.4 |
| 460 | 54.0 | 64.1 |
| 470 | 52.5 | 63.0 |
| 480 | 51.1 | 62.0 |
| 490 | 49.2 | 60.9 |
| 500 | 48.1 | 58.6 |
| 510 | 46.8 | 57.4 |
| 520 | 45.7 | 56.4 |
| 530 | 44.3 | 55.1 |
| 540 | 43.2 | 54.4 |
| 550 | 42.9 | 53.3 |
| 560 | 41.1 | 52.2 |
| 570 | 40.4 | 51.1 |
| 580 | 39.1 | 50.0 |
| 590 | 38.4 | 48.9 |
| 600 | 37.4 | 47.8 |
| 610 | 36.5 | 46.7 |
| 620 | 36.0 | 45.6 |
| 630 | 35.7 | 44.4 |
| 640 | 33.9 | 43.3 |
| 650 | 33.2 | 42.7 |
| 660 | 32.3 | 41.1 |
| 670 | 31.6 | 40.2 |
| 680 | 31.2 | 39.3 |
| 690 | 30.8 | 38.1 |
| 700 | 28.8 | 37.4 |
| 710 | 28.8 | 36.9 |
| 720 | 28.4 | 35.3 |
| 730 | 27.8 | 34.7 |
| 740 | 27.4 | 34.3 |
| 750 | 26.8 | 33.9 |
| 760 | 25.6 | 33.0 |
| 770 | 25.2 | 32.6 |
| 780 | 25.6 | 31.8 |
| 790 | 24.6 | 30.2 |
| 800 | 24.1 | 29.7 |
| 810 | 23.6 | |
| 820 | 23.0 | |
| 830 | 22.6 | |
| 840 | 21.9 | |
| 850 | 21.5 | |
| 860 | 21.0 | |
| 870 | 20.7 | |
| 880 | 20.3 | |
| 890 | 19.8 | |
| 900 | 19.3 | |
| 910 | 18.8 | |
| 920 | 18.3 | |
| 930 | 18.2 | |
| 940 | 17.7 | |
| 950 | 17.6 | |
| 960 | 17.1 | |
| 970 | 16.7 | |
| 980 | 16.6 | |
| 990 | 16.1 | |
| 1000 | 16.0 | |
| 1010 | 15.6 | |
| 1020 | 15.1 | |
| 1030 | 15.0 | |
| 1040 | 14.8 | |
| 1050 | 14.5 | |
| 1060 | 14.3 | |
| 1070 | 14.1 | |
| 1080 | 13.8 | |
| 1090 | 13.6 | |
| 1100 | 12.7 |
上記データは制御盤の最大性能速度から算出した理論値です。
最大送り長さは材料の幅や重みその他の要因よっても変動しますので目安としてご参考ください。
※210度送りはUモデルでも最大800SPMまでとなります。
※制御盤には変速機能があり自動化ラインに適した送りにも対応しています。（Sモデル：6段変速、Uモデル：10段変速）
仕様
| 型 式 | Sモデル（スタンダード・高速機種） | Uモデル（ハイエンド・超高速機種） | |
|---|---|---|---|
| 送りモード | プレスマスタ・フィードマスタ | ||
| 送り長さ（送りピッチ） | 0mm～99999.99mm | ||
| 最小設定単位 | 0.01mm | ||
| 送り精度（当社計測値） | 30mm未満：±0.01mm以下 30mm～50mm：±0.01mm 50mm～100mm：±0.03mm 100mm以上：±0.05mm |
||
| モデル仕様 | 高速 | 超高速 | |
| 最高制御回転数 | 0～800SPM | 0～1100SPM | |
| 送り変速モード | 6段変速 | 10段変速 | |
| データ登録数 | 20 | 100 | |
| 主要機能 | 自動モード（プレス連動送り） 手動モード（一行程送り・一段変速ジョグ送り） 自動・手動モードの正転・逆転送り |
自動モード（プレス連動送り） 手動モード（一行程送り・二段変速ジョグ送り） 自動・手動モードの正転・逆転送り |
|
| 補助機能 | トータルカウント機能「自動送り回数記録（最大999,999,999）」 プリセットカウント機能「指定回数送り（最大999,999,999）」 |
||
| 他機連動リレー出力 | ERR（サーボドライバー接続不良及び設定データ誤り時エラー）信号出力・LED 点灯 RDY（送り待機・送り完了）信号出力・LED 点灯（自動時のみ） POS（プリセット完了）信号出力・LED 点灯（自動時のみ） |
||
| 安全機能 | 非常停止ボタン（制御盤のみ） サーボドライバー過負荷・オーバーヒート自動停止 |
||
| 表示言語 | 英語・日本語（カナ表記） | ||
| 制御方式 | 自社制御システム・デジタルACサーボアンプ | ||
| 定格電源 | AC200V (三相) | ||
| 制御盤サイズ(W/D/H) | 240mm×339×276mm （サーボユニットを含む） | ||
| 制御盤重量 | 約8kg～10kg (機種により異なる) | ||
エアリリース方式・メカリリース方式の共通制御盤です。
後期型ORBIT-EX2と互換性があるため、ORBIT-EX2(155/250)を設備されているユーザー様は制御盤単体でもご購入頂けます。
単体購入をご希望される場合には、現在ご使用されているORBIT-EX2のシリアルナンバーを記載の上お問い合わせフォームからご連絡ください。
新規でご購入される方は機械本体・制御盤セットでお求めください。
※液晶画面のバックライトはSモデルは黄色、Uモデルは青色になります。
※送り精度は一般薄板材料での実験結果を示すものであり、材料の重さと送り長さによって変動する場合があります。
※最高制御回転数は制御盤本体の性能を示すものであり、エアリリーシング使用時はエアコンプレッサーの性能により600SPM以下に制限される場合があります。
※非常停止ボタンは制御盤及び機械本体を非常停止させる機能です。
（ユーザー様側でプレス機に結線を行うことでプレスを同時に連動停止させる事も出来ます）
